Profily perutí VI- 5. pokračování a konec

Print Friendly, PDF & Email

Untitled-1Na poslední chvíli se dostavili ještě další dva uchazeči o ocenění od publika.

Jsou rozdílného vzezření a zřejmě i ambicí v případném aviatickém využití. Patrně své tvary i kostýmy již někde zahlédli a tak si je přizpůsobili k obrazu svému.

Oba jsou v následujícím obrázku.

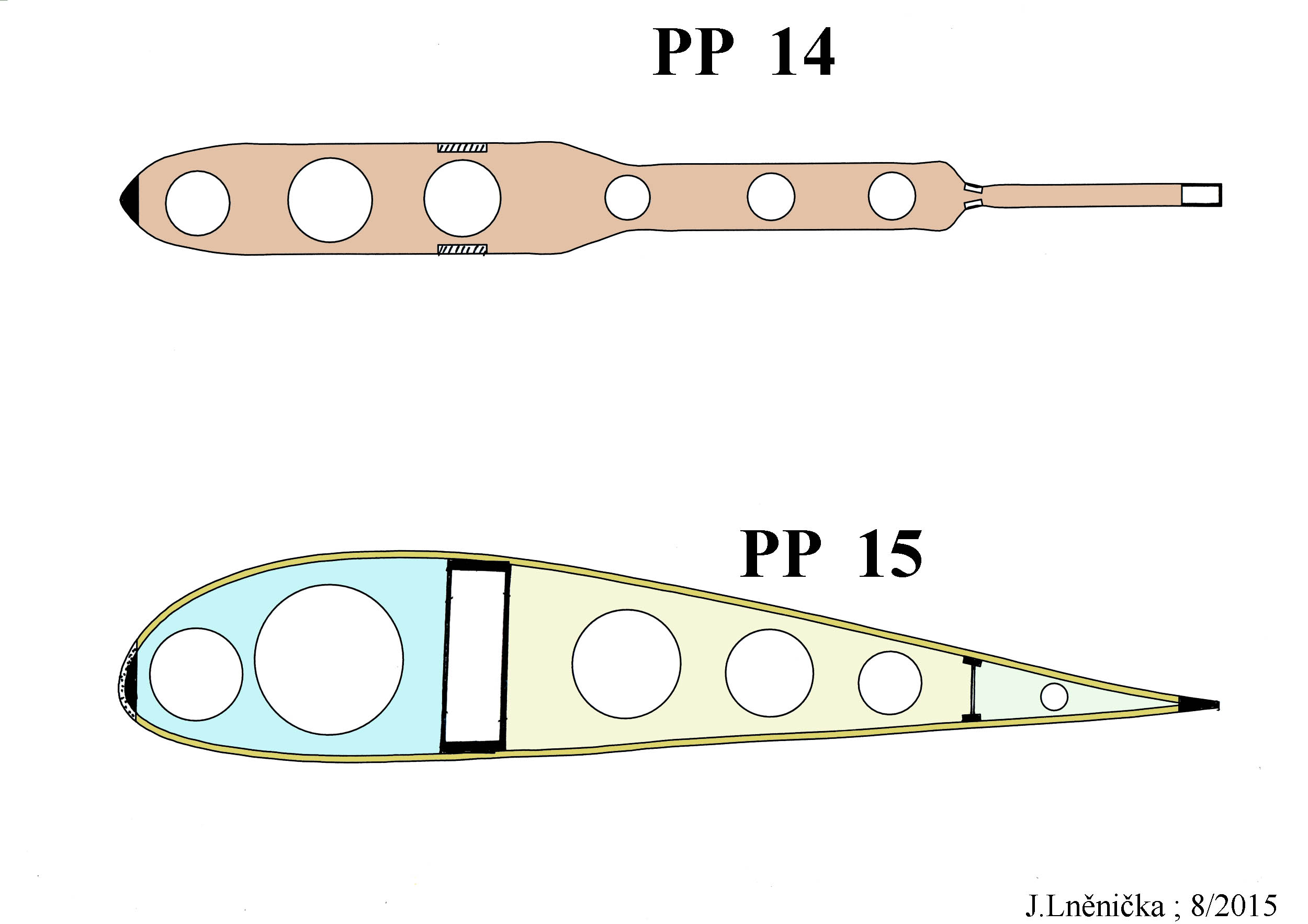

12.  PP14  a  PP15

Co tomu říká obecenstvo? Ta dvojice ho zřejmě trochu překvapila a proto nejsou zaznamenány žádné zvukové projevy.

První PP 14, souměrný adept má tloušťku 10%.

Druhý PP 15, pak je podstatně tlustší – kolem 19% a s nemalým prohnutím asi 5,1%.

Jsou to soudě podle tvaru dost rozdílné druhy aviatických nástrojů.

Jejich aerodynamické charakteristiky však již tolik ne, pokud se jedná o vyšší úhly náběhu. Stačí pohlédnout na připojené poláry.

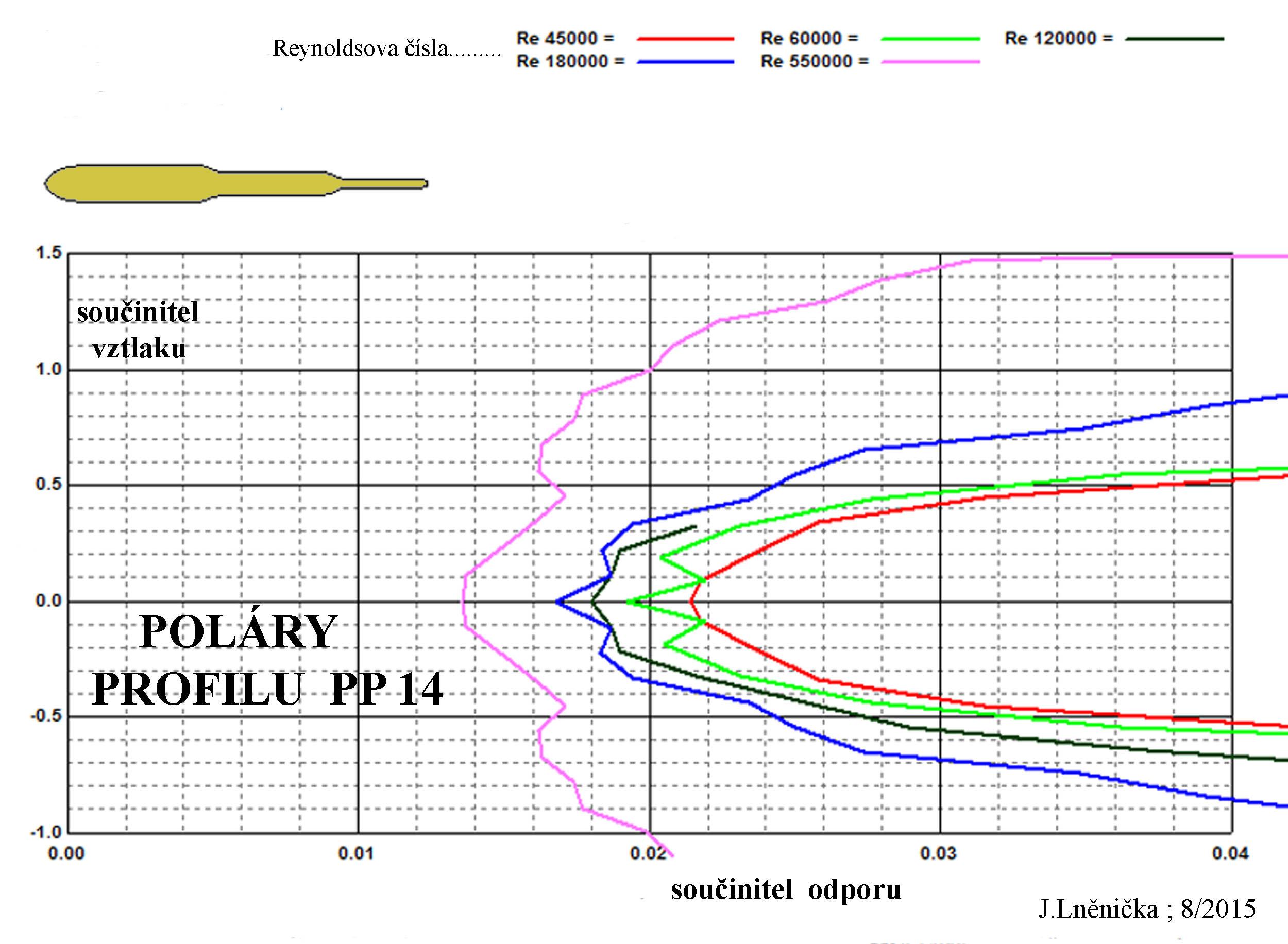

12.1  poláry PP 14

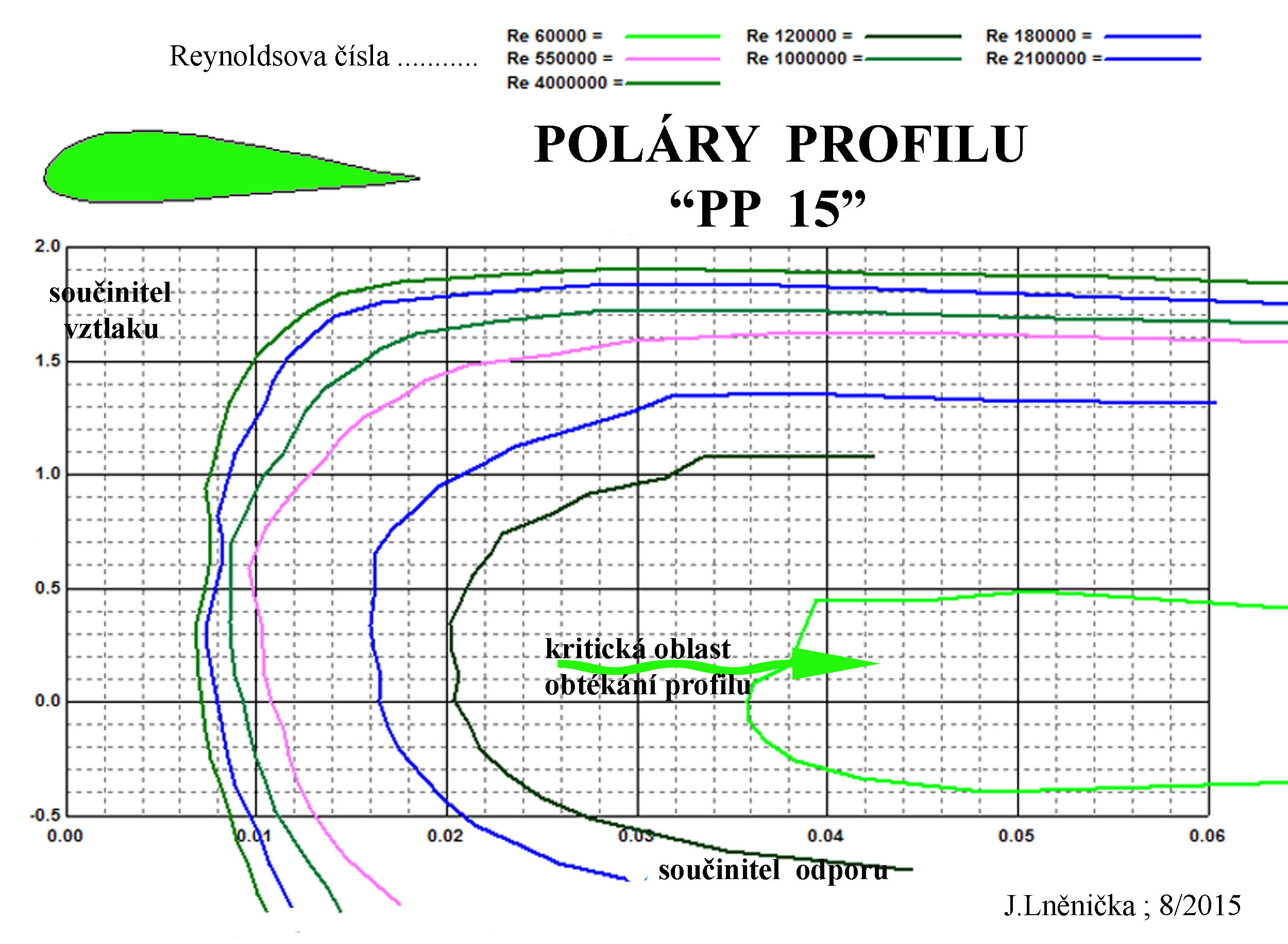

12.4 poláry  PP 15

Z porovnání obou jejich polárních diagramů, při poměrně nízkém Re čísle (pro menší letouny), je to nějak patrné.

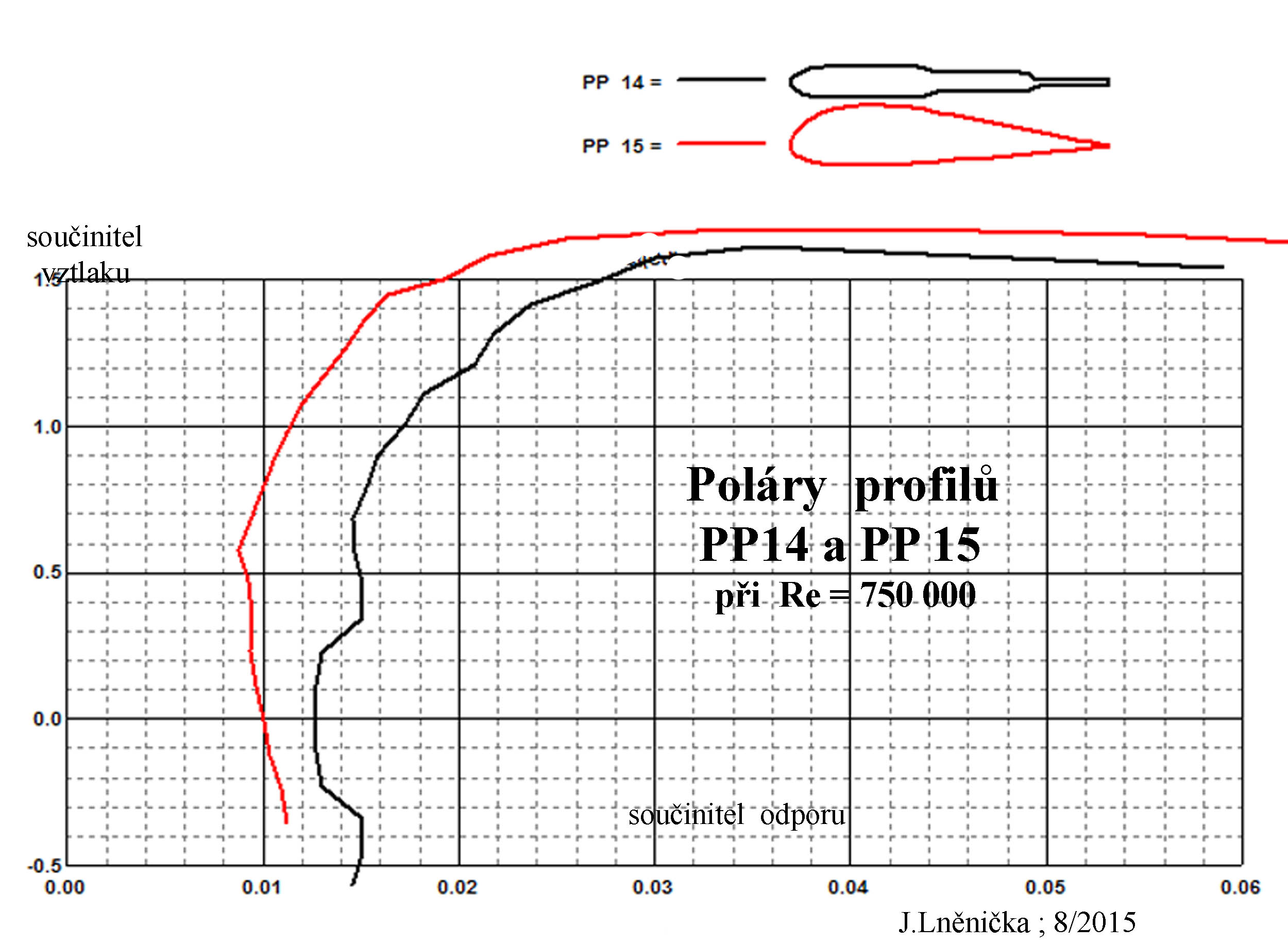

12.5 poláry PP14  a  PP15

PP 14, asi kvůli svým „rachitickým“ tvarům má i při zhruba poloviční tloušťce výrazně větší odpor než PP 15. Co je trochu překvapivé.

PP 15 by si zase zasloužil trochu „vyžehlit“ fazónu, aby jeho polára byla „krásnější“.

Rozdíl v dosahovaných maximálních vztlacích však není již tak velký.

Klopivý moment je u PP 15 překvapivě nízký a navíc má poměrné stálý průběh.

Pro větší Re čísla program Profili odmítl poskytnout poláru PP 14 v širším rozsahu úhlů náběhu.

Publikum může, pokud bude chtít, udělovat jednotlivým účastníkům ocenění. Pouze jeden adept č. 5 se nedostavil.

A protože se nevyskytli žádní sponzoři a ani nijaké dotace nejsou na obzoru je tato končící přehlídka na nějakou dobu poslední.

17.8.2015                                                                           Jaroslav Lněnička

P.S.

A jak již jak to tak v životě bývá, dostavili se opožděně ještě tři zástupci z jedné rodiny ve snaze dostat se na výsluní v této soutěži. Protože nejsme „nelidi“ tak je v tomto magazínu uvádíme, ale jen mimo soutěž.

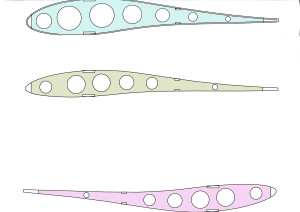

Jsou v následujícím obrázku.

Untitled-1

První profil má tloušťku kolem 15% s prohnutím 2,9%.

Oba další jsou stejně tlustí, kolem 10,2% s tím, že první z nich má prohnutí asi 3,9% a druhý 2,5%.

25. 8. 2015 © Jaroslav Lněnička
