VRTULE FialaProp a také jejich 4-taktní motory

Vrtule je jeden z nástrojů, který umožňuje gramotným obyvatelům Země využívat ji k vytváření síly zvané tah, který je potřebný pro pohyb tekutinami. Protože jsme stoupenci aviatiky zajímáme se o to, jak si vrtule počínají v atmosféře Země.

V podstatě se jedná o využití principu 3. Newtonova zákona – akce a reakce, kdy je nějaká hmota, v našem případě vzduch, dodáním potřebného množství energie urychlena v daném místě a čase nějakým směrem. Když je ovšem při ruce vhodný nástroj, který se v tomto případě otáčí. Jestliže to bude vrtule, jinak též zvaná –  Luftschraube, Propeller, Vozdušnyj vint, Helice a odpovídající názvy z jiných jazyků, máme k dispozici tak zvanou vrtulovou pohonnou jednotku. Ta byla známá již přinejmenším v 15. století, kdy s ní Leonardo da Vinci experimentoval.

A o tom jak mohou takové vrtulové pohonné jednotky vypadat je stručně uvedeno dále.

Snad to na úvod stačí, protože jsem toho o vrtulích napsal na více místech víc než dost. Tohle ale píši o české společnosti FIALA PROP, která v posledních letech rozvinula nezanedbatelnou produkci bukových vrtulí, především pro modely letadel, ale také zřejmě je schopna vyhovět i potřebám některých ultralightů a samozřejmě i UAV.

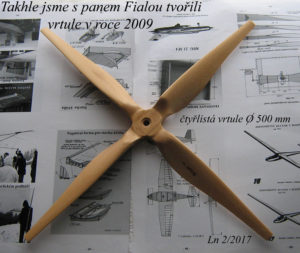

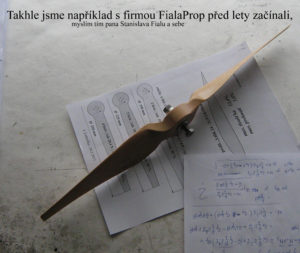

Zpočátku jsem tenkrát i nějakou dobu u toho byl, což skromně dokládám následujícími obrázky.






Jednalo se tehdy  v roce 2008 -2009 o vrtule dvoulisté, třílisté a čtyřlisté.



Dnes je to v mnohem pokročilejším a kvalitativně mnohem vyšším stavu, včetně rozsahu vyráběných druhů a velikostí, než tomu bylo tehdy. A to je dobře.

Vrtule jsou z masivního velmi kvalitního sušeného bukového dřeva a to pouze  z vybraných částí stromů.

A tohle je společnost FIALA PROPS a FIALA MOTORS.





V současné době je možné z prospektů firmy vyčíst, že jsou dodávány :

  1. dvoulisté klasické vrtule v rozměrech průměrů od 12 palců= 305 mm do 40 palců = 1 000 mm, se stoupáními v rozmezí 5 palců = 125 mm až 20 palců = 500 mm, v sortimentu více než 160 velikostí
  2. dvoulisté E3 vrtule v rozměrech průměrů od 305 mm do 864 mm, se stoupáními v rozmezí 100 mm až 400 mm  v sortimentu více než 130 velikostí
  3. vrtule pro elektrolety v rozměrech průměrů od 375 mm do 700 mm, se stoupáními v rozmezí 150 mm až 400 mm v sortimentu více než 80 velikostí

             vrtule třílisté v rozměrech průměrů od 355 mm do 1 000 mm, se stoupáními v rozmezí               100 mm až 500 mm v sortimentu více než 70 kusů.

Veškeré vrtule jsou staticky vyvážené a dodávají se v kartonových krabicích.

Geometrickými charakteristikami – průměrem a stoupáním v palcích jsou vrtule označeny.

Mohou být dodávány jako pravotočivé i levotočivé i jako mnoholisté.

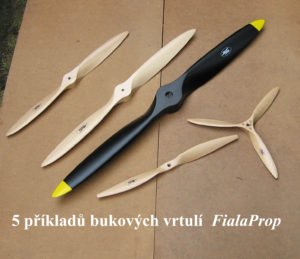

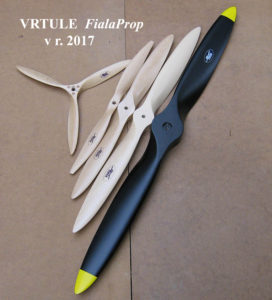

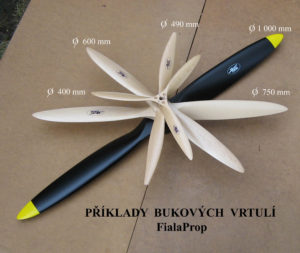

Následující obrázky 5 příkladů vrtulí přinášejí představu o tom co lze od firmy očekávat.

K poznání automatizované výroby vrtulí a tím získání dostatečného přesvědčení o jejich kvalitě může posloužit video firmy na jejich internetových stránkách.

To bylo o vrtulích.

Protože se firma nespokojila s dosaženým výsledky a s tím souvisejícími úspěchy rozšířila svůj sortiment v roce 2013 o výrobu čtyřtaktních motorů v širokém záběrů výkonů. Jejich know-how převzala z části od dřívějšího výrobce Valachmotors.

Jsou to například následující točivé stroje pro pohon vrtulí:

                       obsah         hmotnost         rozsah otáček          dopor. vrtule Fiala

                         ccm               kg                    1/min                          inch

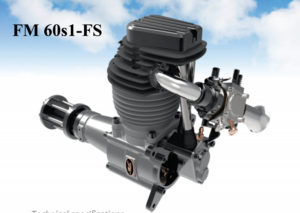

60s1-FS            60                2,1                1000-6200        2l-24/12-24/14    3l-22/14 , 22/12

70s1-FS            70                2,2                1000-6000                        dtto

85B2-FS            85                2,8                     6000                 26/12-27/12      24/14 , 25/12

120B2-FS        120               3,4                1000-6200             30/12-32/12      26/13 , 28/12

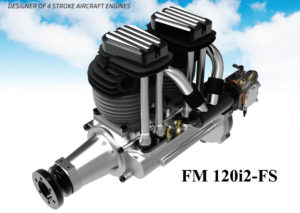

120i2-FS         120               4,6                1000-6000             30/12-32/12       26/16 , 28/12

140B2-FS        140               3,7                1000-6000             30/14-31/14       28/14 , 30/12

170B2-FS        170               5,1                1000-5500             34/14-32/16      30/14 , 32/12

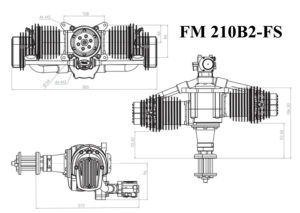

210B2-FS         210               5,5                1000-5300            38/12-34/16      36/14 , 34/16

Ještě by měly být v nabídce hvězdicové 5-ti válce o obsahu 420 ccm a 7-mi válce o obsahu 800 ccm. Připravují se : 4 válce twinboxery o obsahu 280 ccm a hvězdicové pětiválce o obsahu 250 ccm.

Mimo to je k dispozici 4-taktní boxer  120B2 UAV , který může být použitý pro létající stroje s dostupem do výšky kolem 5 000 m a vyniká navíc malou spotřebou paliva.

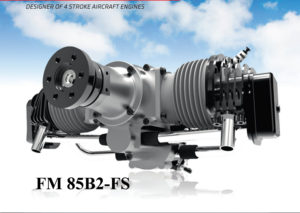

Malá přehlídka krásy a technického umu takovýchto spalovacích motorů je v obrázcích následujících.

Je to firma se značným intelektuálním potenciálem a odvahou přinášet na trh nové výrobky.

Rád jsem s nimi spolupracoval.

22. 2. 2017 © Jaroslav Lněnička
